EC (Embeded Controller) atau lebih dikenal dengan nama S I/O (Super Input Output) merupakan IC yang berperan penting dalam manejemen power yang dibutuhkan oleh laptop. Sebagian teknisi menyebut EC sebagai KBC (Keyboard Controller). Selain manajemen power, EC juga menghandle sistem device dilaptop seperti:
- Floppy disk controller
- Game port
- Infrared
- Intrusion detection
- Keyboard and mouse (non-USB
- Parallel port
- RTC (real-time clock)
- Serial port UART (Universal Asynchronous Receiver-Transmitter)
- Temperature sensor
- Fan speed.

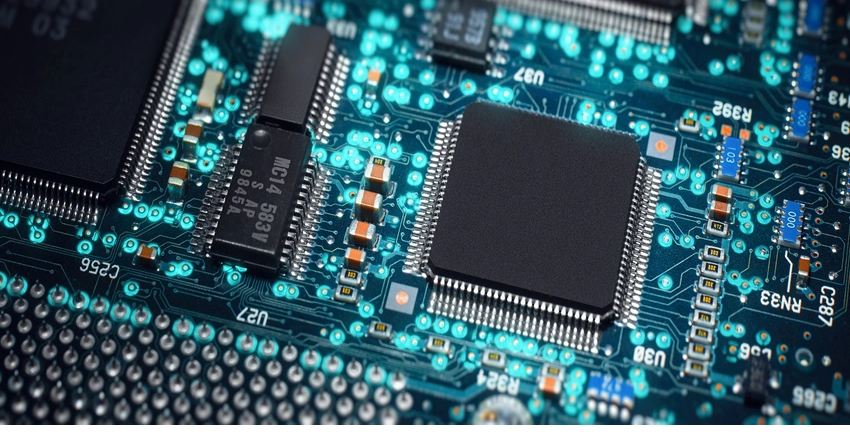

Secara fisik EC memiliki bentuk kotak persegi dengan 128 kaki (pin). Selain itu di motherboard laptop EC bisa kita identifikasi dengan mudah yaitu dengan melihat merk yang tercetak pada body EC. Merk EC antara lain Fintek, ITE, National Semiconductor, Nuvoton, SMSC, VIA, dan Winbond.
Gejala kerusakan yang disebabkan oleh EC misalnya hilangnya tegangan wajib atau tegangan VS. Tegangan Wajib adaalah tegangan yang harus hadir sebelum laptop di switch ON. Sedangkan tegangan VS adalah tegangan yang baru hadir setelah setelah laptop di Switch ON. Gejala demikian seringkali terjadi dikarenakan masalah pada EC.
Tips Mengganti EC/KBC laptop:
- Lakukanlah visual inspection pada EC. EC yang rusak bisa dilihat dari kondisi fisiknya yang terbakar, pecah, retak atau panas yang berlebih saat laptop nyala.
- Catatlah merk dan kode yang tertulis pada body EC. Jika ingin mengganti belilah EC baru dengan merk dan kode yang sama.
- Lihat datasheet EC. Pastikan Pinout EC lama dan baru haruslah sama.
- Pelajari datasheet EC apakah EC termasuk jenis yang Programmable atau Non-Programmable. Jika EC berjenis programmable maka pada saat penggantian anda harus melakukan pemrograman ulang. Sedangkan EC berjenis Non-Programmable tidak membutuhkan pemrograman ulang dan bisa langsung dipasang sesuai dengan pin 1 sebagai patokannya yang ditandai dengan Dot atau titik pada body EC.
- Lakukan pemasangan EC dengan benar dan presisi agar pin pin tidak saling bersentuhan dan tepat. Pemasangan bisa dilakukan dengan menggunakan blower atau solder.
- Dalam penggantian EC sebaiknya menggunakan bahan baru. Penggantian EC dengan bahan bekas bisa menimbulkan masalah di kemudian hari.
Berikut ini jenis EC yang termasuk Programmable:
- Ene kb9012 programmable
- Ene kb9016 programmable
- Ene kb9018 programmable
- Ene kb9022 programmable
- Ene kb9028qc programmable
- Ene kb9010 programmable
- Ene kb3930qf/b1 programmable
- ITE it8585e programmable
- ITE it8586e programmable
- ITE it8985e programmable
- ITE it8587e programmable
- ITE it8522 programmable
- ITE it8987e programmable
- ITE it8589 programmable
- ITE it8522 programmable
- ITE IT8380E programmable 192kb
- ITE IT8380VG programmable 192kb
- ITE IT8995E-128 programmable
- ITE it8886H programmable
- ITE it8886he programmable
- ITE it8386 programmable
- Nuvoton npce288na0dx programmable
- Nuvoton npce388na0dx programmable
- SMSC MEC 1609 programmable
Berikut Jenis EC yang Non-Programmable. Dikatakan demikian karena EC memiliki IC BIOS sendiri yang terpisah dengannya sehingga tidak perlu dilakukan Flash pada EC.
- ITE it8518 non programmable
- ITE it8517 non programmable
- ITE it8572 non programmable
- ITE IT8528E non programmable
- Ene KB926QF C0 non programmable
- Ene kb3926qf non programmable
- Ene kb930QP A1 non programmable
- Ene kb910 non programmable
- SMSC kbc1126-nu non programmable
- SMSC MEC1322-NU non programmable
- Nuvoton NPCE985PA0DX non programmable
- Nuvoton npce285ua0dx non programmable
Demikian penjelasan singkat cara mengganti EC dengan benar. Dengan mengetahui jenis EC dan cara pelepasan dan pemasangannya maka Anda bisa melakukan perbaikan laptop dengan lebih cepat dan efektif serta bisa mengatasi masalah yang terjadi. Semoga bermanfaat.
