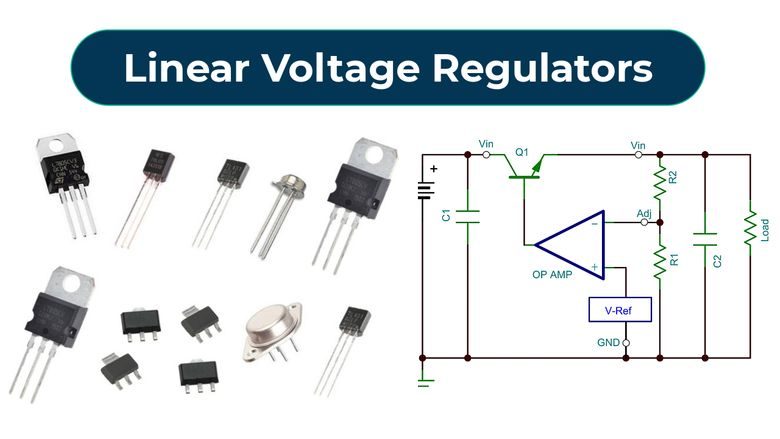

Voltage Regulator adalah komponen penting dalam sebuah sirkuit elektronika. Fungsinya adalah mengubah tegangan input menjadi tegangan output yang nilainya disesuaikan dengan kebutuhan. Pengubahan tegangan tidak dipengaruhi oleh perubahan tegangan Input, suhu dan beban.
Voltage Regulator seri 78XX terdiri dari 3 pin yaitu pin INPUT, Ground dan Pin OUTPUT. Pin OUTPUT memiliki beragam keluaran tergantung seri Voltage Regulator yang digunakan.
Beberapa seri Voltage regulator tipe 78XXantara lain:
- 7805
- 7806
- 7808
- 7809
- 7812
- 7815
Cara mengetes Voltage Regulator Normal atau Rusak bisa dilakukan dengan pengukuran pasif dan pengukuran Aktif menggunakan tegangan.
Pengukuran Pasif yaitu pengukuran pada pin menggunakan mode Buzzer di Multimeter.
- Probe Hitam ke pin GND ; Probe Merah ke pin Input jika terdengar bunyi buzzer artinya rusak
- Probe Hitam ke pin GND; Probe Merah ke pin Output jika terdengar bunyi buzzer berarti rusak
- Probe Hitam ke Input; Probe Merah ke pin Output ; atau sebaliknya jika buzzer bunyi artinya komponen rusak dan apabila tidak terdengar bunyi berarti Normal.
Pengukuran Aktif yaitu menggunakan tegangan yang besarannya disesuaikan dengan syarat Tegangan input Voltage Regulator. Biasanya syarat tegangan Input Regulator berkisar antara 14-35 Volt.
- Hubungkan pin Input Regulator dengan tegangan Positif sumber baterai atau power supply dan pin Ground dengan tegangan Negatif sumber baterai atau power supply.
- Gunakan multimeter yang sudah disetting mode Voltage DC, tempelkan Probe Hitam ke pin Ground dan probe Merah ke pin Output
- Jika nilai keluaran Output sesuai dengan tipe Voltage Regulator berarti Normal. Sebagai contoh: Voltage Regulator seri 7812 diukur secara aktif menghasilkan output 12 V. Jika keluaran kurang dari atau lebih besar dari 12 maka bisa dikatakan voltage regulator Rusak.
Demikian cara ukur tes voltage regulator tipe 78XX.
