Ketahui List IC Logic Yang Paling Umum Digunakan

Integrated Circuit (IC) merupakan komponen aktif yang tersusun dari berjuta transistor, resistor, dan dioda yang dikemas dalam ukuran kecil dimana mempunyai fungsi khusus.

Berdasarkan bentuk kemasannya, IC dapat dibedakan menjadi Dual In-line Package (DIP), Surface Mounted Device (SMD) dan Quad Flat Package (QFP).

IC logic merupakan golongan dari IC digital. IC jenis ini paling populer digunakan dalam rancang bangun elektronika digital setelah IC clock 555.

Berdasarkan konfigurasi komponen penyusunnya, IC logika dapat dikategorikan menjadi :

1. IC Logika TTL

TTL adalah singkatan dari Transistor-Transistor Logic. Dari namanya dapat diketahui komponen penyusun dari IC jenis ini adalah Transistor. Selain Transistor, Komponen lain yang digunakan adalah Resistor dan Dioda.

Cara mengenali IC TTL adalah dengan melihat kode atau nomor seri dari bodi IC. Kode dari IC TTL diawali dengan angka 74xx. Misalnya IC 7404, 7408 dan 7432.

2. IC Logika CMOS

CMOS adalah singkatan dari Complementary Metal Oxyde Semiconductor. Komponen penyusun dari IC ini adalah FET atau MOSFET. Dibandingkan jenis TTL, IC jenis ini memiliki keunggulan yaitu kecepatan pengalihan (switching) sinyal digital lebih cepat. Namun harga IC CMOS lebih mahal.

Cara mengenali IC CMOS adalah dengan melihat kode atau nomor seri dari bodi IC. Kode dari IC CMOS diawali dengan angka 40xx. Misalnya saja IC 4011, 4013 dan 4017.

3. High Speed CMOS

IC jenis ini adalah peningkatan dari IC CMOS dari segi kecepatan pengalihan (switching). IC ini memiliki sensitivitas terhadap Electrostatics Discarge (ESD) lebih besar dibanding jenis CMOS dan TTL. IC ini memiliki kode pada bodi yaitu 74HCxx, contohnya IC 74HC04, 74HC08 dan 74HC74.

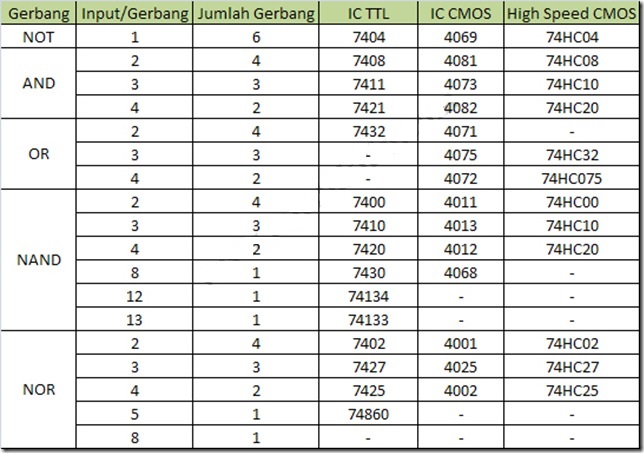

Berikut ini adalah daftar IC gerbang logika yang paling banyak digunakan (klik untuk melihat datasheet) :
