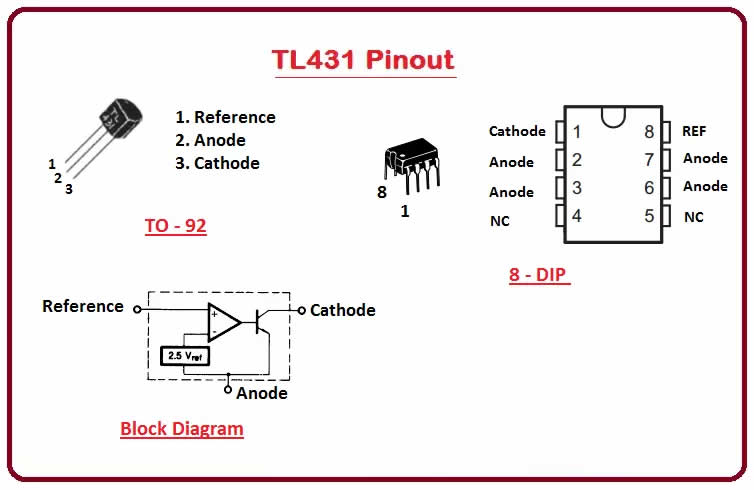

Apa Itu TL431?
TL431 adalah programmable shunt voltage reference — seperti dioda zener yang presisi dan bisa disesuaikan.
Dalam SMPS, TL431 berperan penting dalam sistem umpan balik (feedback) untuk menstabilkan tegangan output.
Fungsi Utama TL431 di SMPS:
| Fungsi | Penjelasan |
| 1. Voltage Reference | Menjaga agar tegangan output tetap pada level yang ditentukan |
| 2. Umpan Balik (Feedback) | Mengendalikan kerja IC PWM melalui optocoupler |
| 3. Overvoltage Protection | Jika output melebihi batas → TL431 akan “aktif penuh” → hentikan switching |
| 4. Regulasi Output | Bekerja sama dengan pembagi tegangan untuk memonitor output SMPS |
Cara Kerja di Rangkaian SMPS:
[ Output +V ] ─────┬── R1 ─────┬───┐
│ │ │
GND TL431 │
(ref)
Optocoupler ─► IC PWM
R1 dan R2 membentuk pembagi tegangan → mengatur kapan TL431 aktif.
Ketika tegangan output naik melewati batas:
- TL431 mulai menghantar → menyalakan LED pada optocoupler
- Optocoupler memberi sinyal ke IC PWM untuk mengurangi duty cycle / berhenti switching
- Output kembali turun → tegangan distabilkan
Rumus Tegangan Referensi TL431:
Vref = 2.495V (internal)
Vout = Vref × (1 + R1/R2)
Dengan menyesuaikan R1 dan R2, kamu bisa set titik kerja TL431 agar cocok untuk output 5V, 12V, dsb.
✅ Keunggulan TL431:
| Keunggulan | Penjelasan |
| Presisi tinggi | ±1% atau lebih presisi |
| Bisa diatur (programmable) | Tidak seperti zener tetap |
| Stabil dan murah | Banyak digunakan di SMPS, charger, dll |
Kesimpulan:
| Komponen | Fungsi di SMPS |
| TL431 | Umpan balik & regulasi tegangan output |
| Optocoupler | Isolasi sinyal dari sekunder ke primer |
| IC PWM | Mengontrol switching berdasarkan sinyal feedback |
Demikian penjelasan fungsi dan cara kerja TL431 pada SMPS. Dengan mengethaui cara kerjanya kita bisa menganalisa kerusakan pada SMPS dan memperbaikinya. Semoga bermanfaat.
