Integrated Circuit (IC) atau dalam bahasa Indonesia disebut Sirkuit Terpadu, adalah sebuah komponen elektronik miniatur yang berisi ratusan hingga jutaan komponen kecil seperti transistor, resistor, dioda, dan kapasitor yang dibentuk dalam satu chip kecil dari bahan semikonduktor (biasanya silikon).
🧠 Fungsi Utama IC:
IC digunakan untuk menjalankan berbagai fungsi elektronik kompleks dalam satu komponen kecil, seperti:
- Penguat sinyal (amplifier)
- Pengendali logika digital (seperti di komputer/mikrokontroler)
- Regulator tegangan
- Driver motor
- Penghasil sinyal (PWM, osilator)
- Dan banyak lagi
🔍 Jenis-Jenis IC Berdasarkan Fungsinya:
| Jenis IC | Fungsi Umum |
|---|---|
| Analog | Penguat suara, filter, regulator tegangan |
| Digital | Logika (AND, OR, NOT), mikrokontroler, prosesor |
| Campuran (Mixed-Signal) | Menggabungkan analog dan digital (contoh: ADC, DAC) |
| IC Power | Mengatur arus/tegangan tinggi seperti di PSU |
🔩 Contoh IC yang Sering Digunakan:
| Nama IC | Fungsi |
|---|---|
| 555 Timer | Pengatur waktu, PWM |
| LM7805 | Regulator 5V |
| TL431 | Regulator referensi |
| UC3842 / TL494 | Kontrol PWM untuk switching power supply |
| ATmega328 | Mikrokontroler (dipakai di Arduino) |
| IC GR8313 | Power management untuk PSU ATX |
📦 Bentuk Fisik IC:
IC tersedia dalam berbagai kemasan:
- DIP (Dual Inline Package) – bisa ditancap di PCB/lubang.
- SMD (Surface Mount Device) – ukuran kecil, dipasang di permukaan PCB.
- QFP, BGA, SOIC, TSSOP, dll – untuk IC kompleks seperti prosesor.
Berikut adalah cara cek IC short (hubung singkat) menggunakan multimeter, baik untuk IC kecil (seperti IC regulator, driver, PWM) maupun IC digital (logika, mikrokontroler, dll):
🧪 Alat yang Dibutuhkan
- Multimeter digital (wajib punya mode continuity / buzzer).
- Pengetahuan dasar pinout IC (gunakan datasheet jika perlu).
- Opsional: solder dan alat lepas IC dari PCB (jika perlu pengujian out-of-circuit).
✅ Langkah Umum Cek IC Short
🔹 1. Lakukan Pemeriksaan Sirkuit Mati (Tanpa Daya)
Jangan cek IC dalam keadaan PSU/alat menyala.

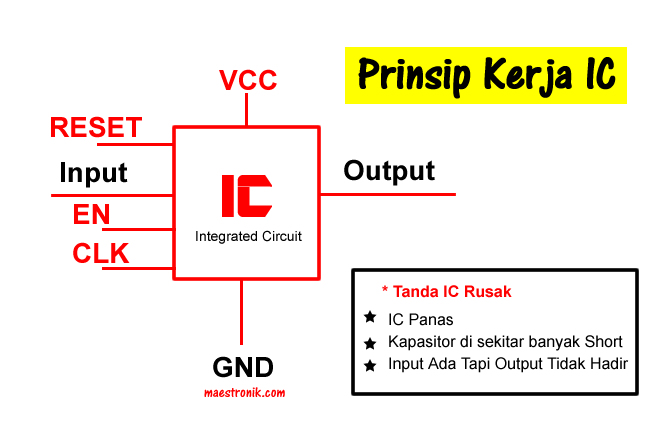

🔹 2. Identifikasi Pin-Pin Penting
- Cek datasheet untuk mengetahui pin:
- VCC (tegangan masuk)
- GND
- Input/output (I/O)
- Pin kontrol (jika ada)
🔹 3. Uji Hubung Singkat antara Pin
- Set multimeter ke mode continuity (buzzer) atau resistance (Ω).
- Ukur:
- VCC ke GND
- Jika terbaca 0Ω atau bunyi beep → kemungkinan besar short.
- Nilai normal bisa berkisar kilo-ohm atau lebih.
- Setiap pin ke GND
- Cari pin yang menunjukkan resistansi mendekati nol → curigai pin itu.
- VCC ke GND
📌 Jika kamu menemukan VCC-GND short:
- Lepas IC dari PCB → ukur ulang.
- Jika short tetap ada di IC → IC rusak.
- Jika short hilang setelah dicopot → masalah bukan di IC, tapi di jalur atau komponen lain.
🔹 4. Gunakan Mode Dioda (Jika Multimeter Memiliki)
- Uji seperti mengecek transistor:
- Cek tegangan drop antar pin seperti VCC–GND, I/O–GND.
- Nilai aneh seperti 0.000 atau OL dua arah bisa mengindikasikan short atau open.
🛠️ Contoh Pengujian IC Regulator (misal 7805, UC3842, TL431):
| Pin Uji | Nilai Normal | Nilai Short |
|---|---|---|
| VCC ke GND | >100Ω (biasanya) | <10Ω (bahaya) |
| Output ke GND | Sesuai fungsi IC | 0Ω = short kemungkinan besar |
| Pin kontrol/I/O | Biasanya 1kΩ–10kΩ | 0Ω = short |
⚠️ Tanda IC Short/Rusak
- Terdeteksi 0Ω (atau sangat kecil) antara VCC–GND.
- IC menjadi panas berlebihan saat diberi daya.
- Tegangan output tidak keluar atau drop.
- Fungsi utama IC (PWM, standby, logic) tidak berjalan.
💡 Tips Tambahan
- Beberapa IC memiliki kapasitansi internal, jadi saat ukur resistansi bisa naik perlahan → ini normal.
- Jangan hanya mengandalkan 1 pengukuran; bandingkan dengan IC serupa jika bisa.
- Gunakan kamera termal atau alkohol untuk melihat IC yang panas lebih dulu saat diberi daya singkat (jika memungkinkan).
Demikian penjelasan cara kerja dan pengetesan IC rusak atau normal menggunakan alat multimeter.
