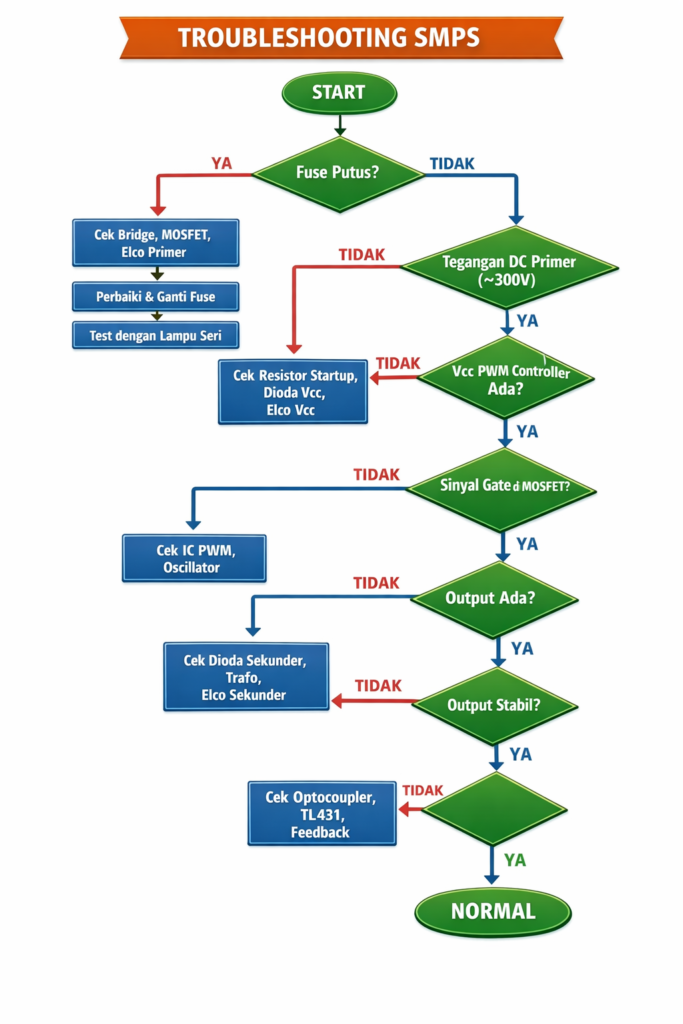

Pembacaan Flowchart
START
│
▼
Apakah Fuse Putus?
│
├── YA → Cek:
│ – Bridge Rectifier short?
│ – MOSFET short?
│ – Elco primer short?
│ → Perbaiki → Ganti fuse → Test dengan lampu seri
│
└── TIDAK
│
▼
Apakah Tegangan DC Primer Ada? (~300VDC pada 220VAC)
│
├── TIDAK → Cek:
│ – Bridge rectifier
│ – NTC
│ – Jalur input
│
└── YA
│
▼
Apakah Vcc PWM Controller Ada?
│
├── TIDAK → Cek:
│ – Resistor startup
│ – Dioda Vcc
│ – Elco Vcc kering
│ – Lilitan auxiliary trafo
│
└── YA
│
▼
Apakah Ada Sinyal Gate di MOSFET?
│
├── TIDAK → Cek:
│ – IC PWM rusak?
│ – UVLO aktif?
│ – Pin shutdown aktif?
│ – Oscillator (RT/CT)
│
└── YA
│
▼
Apakah Output Ada?
│
├── TIDAK → Cek:
│ – Dioda sekunder short?
│ – Trafo switching rusak?
│ – Elco sekunder short?
│
└── YA
│
▼
Apakah Output Stabil?
│
├── TIDAK → Cek:
│ – Optocoupler
│ – TL431
│ – Elco sekunder ESR tinggi
│ – Resistor feedback
│
└── YA → NORMAL
Flowchart Berdasarkan Gejala
1️⃣ SMPS Mati Total
Urutan cepat:
Fuse
Tegangan DC primer (~300V)
Vcc PWM
Sinyal gate
Output sekunder
2️⃣ Output Drop Saat Beban Masuk
Output drop?
│
├── Cek Elco Sekunder (ESR tinggi?)
├── Cek Optocoupler lemah?
├── Cek TL431 drift?
└── Duty cycle berubah?
3️⃣ MOSFET Sering Jebol
MOSFET rusak berulang?
│
├── Snubber RCD rusak?
├── Gate resistor terbakar?
├── Feedback error (duty max)?
├── Current sense rusak?
└── Dead time tidak cukup?
Mode Pengujian Aman
Saat pertama kali test setelah perbaikan:
✔ Gunakan lampu seri 60–100W
✔ Jangan langsung pasang beban penuh
✔ Gunakan isolation transformer bila ada
✔ Monitor tegangan Vcc PWM
📊 Urutan Diagnosa Paling Efisien (Teknisi Profesional)
Cek short primer (MOSFET + bridge)
Cek elco primer
Cek supply Vcc PWM
Cek oscillator
Cek feedback
Cek sekunder
🎯 Prinsip Penting
70% kerusakan ada di elco
20% di MOSFET
10% di IC PWM
Jarang sekali trafo switching rusak
